剪切強度是指材料承受剪切力的能力，代號σc，指外力與材料軸線垂直，并對材料呈剪切作用時的強度極限。以平方毫米為單位，在這個面積里所受到的單位壓力稱為剪切強度，千牛頓除單位面積，kN/mm，粘接膠剪切強度表示粘接型膠在受切線方向的應力時單位面積上的斷裂負荷。根據受力方式可分為拉伸剪切強度、壓縮剪切強度、扭轉剪切強度、彎曲剪切強度等幾種，其中拉伸剪切強度常用，以下為施奈仕測試指導。

測試準備

準備試片長*寬*厚為125×20×2mm，試驗平行三組（或五組）；游標卡尺；五金夾子；試驗機；

產品固化條件23±2℃，60±5RH%固化或常溫固化或加熱固化等方式。

制作試片

1、使用布條將試片一端擦干凈，取適量樣品點涂均勻在試片一端；

2、將另一片試片一端搭接在點涂樣品的一端上，確保粘接面長度約為12.5±0.25mm，用手輕輕將粘接面壓緊，確保粘接膠層厚度約為0.2mm；

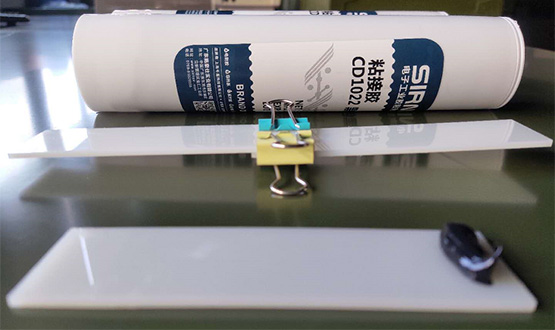

3、使用夾子將試片夾住固定，并將溢膠進行清理。

固化

1、根據樣品特性（標準要求）選擇固化方式，（置于23±2℃，60±5RH%環境固化、常溫固化、加熱固化等）條件下進行固化處理；

2、測試前，使用刀片將試片上邊緣的殘膠進行清理，降低測試誤差。

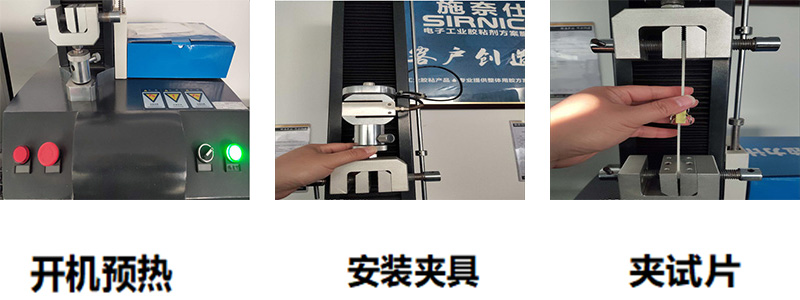

試驗機開機、安裝夾具

1、打開試驗機電源，預熱15min

2、安裝T型夾具

3、調整試驗機位移，將試片上下均衡對稱地夾在夾具上，上下試片夾持長度約20mm，夾試片時，確保垂直度。

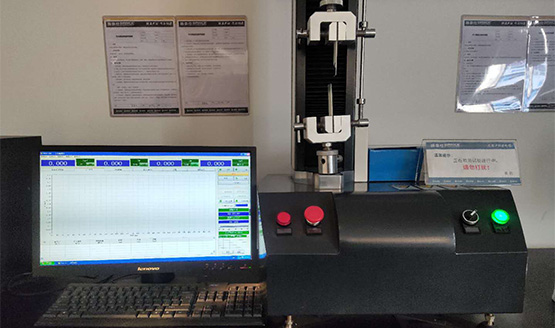

測量

1、設置試驗機運行速度為50—60mm/min；

2、按開始鍵測量，等待試片斷開后，讀取試驗機顯示面板上“破壞載荷數值kgf”；

3、使用游標卡尺測量斷開后的試片粘接面長度和寬度，計算粘接面面積cm2。

計算結果

剪切強度（MPa)=破壞載荷kgf/(剪切粘接面積cm2×10.2)。

注：1MPa=10.2 Kgf/cm2=1atm(大氣壓)

【責任編輯】：Ren
版權所有：http://www.luaokang.com 轉載請注明出處
