今天施奈仕和大家介紹下照明行業使用有機硅粘接膠常見問題其中的基材開裂現象。在照明行業有些用戶咨詢為什么使用有機硅粘接膠會出現導致基材開裂呢？現在和大家從幾個方面分析講解以及如何給用戶提供改善方案。

一、產品選型問題

       有機硅粘接膠固化過程由于會釋放出小分子，一般的材料粘接，固化過程產生的小分子會釋放到空氣中，不會附著于基材上，可是有些照明產品粘接后，膠水就處于密閉空間中進行固化，在這種結構產品下，固化所釋放出的小分子量多的情況下附著在基材上，時間久了，達到腐蝕基材的作用，導致腐蝕形成裂痕出現，此類密閉粘接的產品用膠改善方案是選擇固化釋放分子量低的且釋放量少的有機硅粘接膠或選擇鈦酸酯體系的有機硅粘接膠。

二、產品膨脹收縮性問題

       在照明行業有些產品結構是需要兩個基材進行組裝，但是組裝后仍會出現不牢固，易脫開，所以有些用戶就會使用有機硅粘接膠進行粘接加固?，F在就有用戶咨詢產品組裝粘接完后，放置一個月進行高低溫測試，發現基材開裂，檢查未測試產品未發現開裂現象并且粘接非常好，所以此開裂現象是由該有機硅粘接膠高膨脹系數和高收縮率導致，如果再加上基材韌性差的話，使用膨脹系數和收縮率大的粘接膠，再應用于晝夜溫差大的環境中，更容易出現開裂現象，對于此類可靠性測試開裂的現象，改善方案是選擇膨脹系數和收縮率低的膠水，預防膠水在膨脹和收縮循環時導致基材變形大，從而預防裂開。

三、基材結構問題

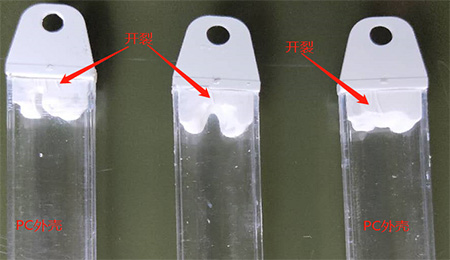

       基材結構方面就與膠水無關了，現在施奈仕將一個現場服務案列和大家說明一下這方面的問題，用戶使用的是PC燈管，兩邊的是ABS插頭，ABS插頭要插進PC燈管內，粘接過程是在ABS插頭上打膠后插進PC管，是PC管出現開裂。正好膠水又是新批次，用戶認為新批次膠水存在質量問題，施奈仕人員到達現場后，同樣要求提供另一批次的基材以及不打膠直接組裝兩個方案，結果組裝時力氣大一些，基材出現開裂，由于無另一批基材，所以未進行現場確認，但是現場建議用戶檢查PC燈管和ABS插頭尺寸是否與標準有差異。后續跟進客戶生產情況直到此批膠水使用完都未出現PC管開裂現象。

       所以照明行業有類似結構的產品，如果在使用有機硅粘接膠時，導致基材裂痕情況，可以從以上幾個方面去查找原因，分別是腐蝕性開裂，形變后的開裂，匹配性開裂，如果以上方面均不是，請提供詳細施膠工藝、產品結構、應用環境等信息，歡迎致電和施奈仕應用工程師探討。

【責任編輯】：Ren
版權所有：http://www.luaokang.com 轉載請注明出處
