隨著手機、電腦等便攜式電子產品的發展趨向薄型化、小型化、高性能化，IC封裝也趨向小型化、高聚集化方向發展。BGA(球柵陣列)封裝、CSP(芯片級封裝)、Flip chip(倒裝芯片)封裝、QFP（方型扁平式封裝）得到快速應用，封裝工藝要求越來越高，底部填充膠的作用也越來越凸顯，但是也會遇到一些使用問題，施奈仕便和大家分享下底部填充膠使用常見問題及芯片用膠方案。

常見問題：

一、膠水滲透不到芯片底部空隙

       這種情況屬膠水粘度問題，也可以說是選型問題，膠水滲透不進底部空隙，只有重新選擇合適的產品，施奈仕底部填充膠，流動性好，在毛細作用下，對BGA封裝模式的芯片進行底部填充，再利用加熱的固化形式，快達3-5分鐘完全固化，將BGA底部空隙大面積填滿（填充飽滿度達到95%以上），形成一致和無缺陷的底部填充層，并且適合高速噴膠、全自動化批量生產，幫助客戶提高生產效率，大幅縮減成本。

二、膠水不完全固化或不固化

       助焊劑殘留會蓋住焊點的裂縫，導致產品失效的原因檢查不出來，這時要先清洗殘留的助焊劑。但是芯片焊接后，不能保證助焊劑被徹底清除。底部填充膠中的成分可能與助焊劑殘留物反應，可能發生膠水延遲固化或不固化的情況。要解決由助焊劑影響底部填充膠能否固化的問題，首先要防止助焊劑的殘留，以及要了解膠水與助焊劑的兼容性知識，施奈仕底部填充膠具有工藝簡單、優異的助焊劑兼容性、毛細流動性、高可靠性邊角補強粘合等特點，并且施奈仕可以全方位提供用膠方案，有效解決此問題。

芯片用膠方案

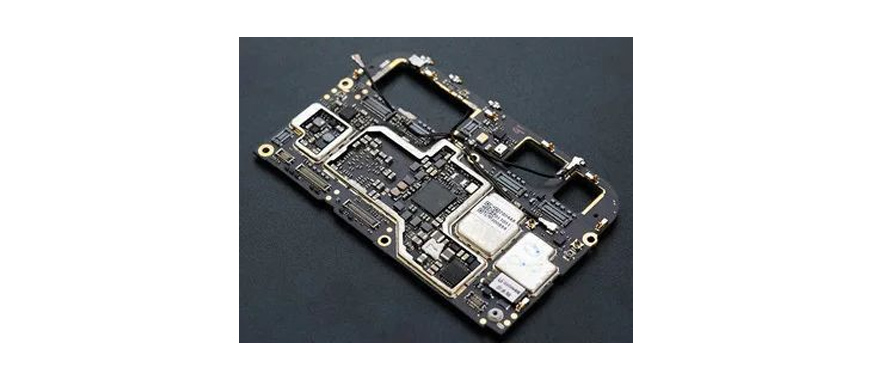

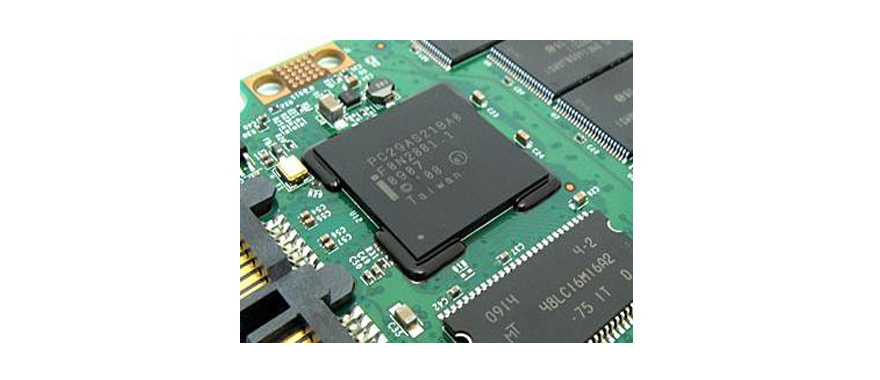

       一、BGA和CSP是通過錫球固定在線路板上，存在熱應力、機械應力等應力集中現象，如果受到沖擊、彎折等外力作用，焊接部位容易發生斷裂。此外，如果上錫太多以至于錫爬到元件本體，可能導致引腳不能承受熱應力和機械應力的影響。因此芯片耐機械沖擊和熱沖擊性比較差，出現產品易碎、質量不過關等問題。

推薦方案：

       使用底部填充膠，芯片在跌落測試和高低溫測試中有優異的表現，所以在焊球直徑小、細間距焊點的BGA、CSP芯片組裝中，都要使用sirnice底部填充膠進行底部補強。sirnice底部填充膠的應用，可以分散降低焊球上的應力，抗形變、耐彎曲，耐高低溫-50~125℃，減少芯片與基材CTE（熱膨脹系數）的差別，能有效降低由于硅芯片與基板之間的總體溫度膨脹特性不匹配或外力造成的沖擊。底部填充膠受熱固化后，可提高芯片連接后的機械結構強度

       二、對于航空航天和軍工產品，引腳腳跟處錫的上方水平線低于引腳腳尖處錫的上方水平線；引腳腳尖的下邊未插入錫中；焊盤相對引腳的位置不對，引腳腳跟處沒有上錫。上述結構都可能會導致PCBA間歇性不良

推薦方案：

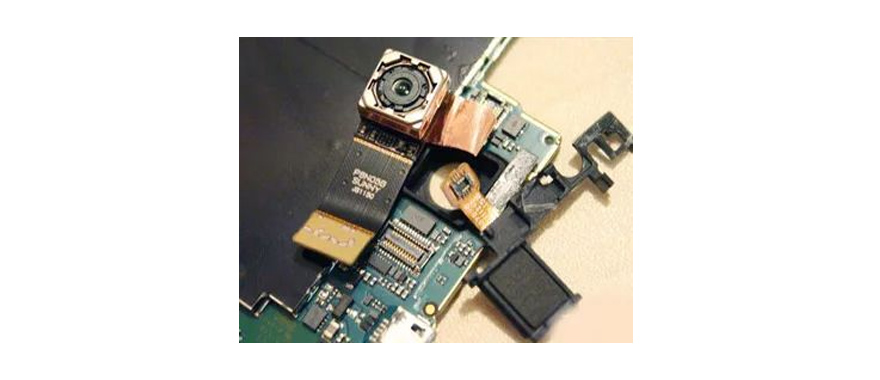

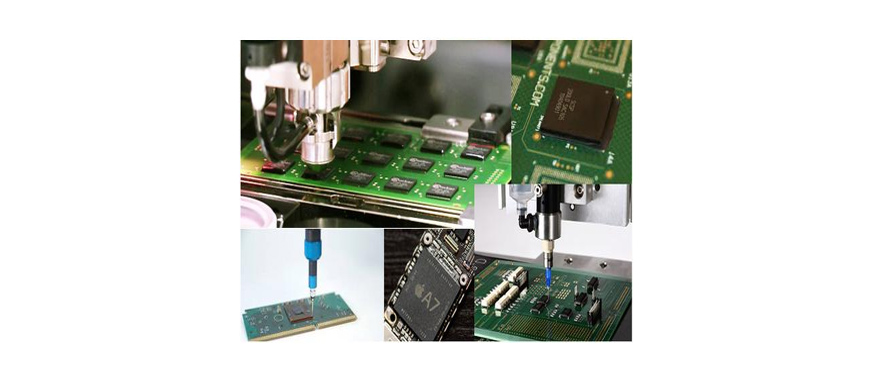

       底部填充膠主要用于CSP、BGA 等倒裝芯片的補強，提高電子產品的機械性能和可靠性。為了滿足可靠性要求，倒裝芯片一般采用施奈仕底部填充技術，對芯片和線路板之間的空隙進行底部填充補強。使用施奈仕底部填充膠，可以增強BGA封裝模式芯片和PCBA間的抗跌落性能，提高產品的可靠性。
