UV膠在粘接固定應用過程中，常見的問題有發白，起皺，發粘，氣泡等，發白、起皺、氣泡原因及解決方案小編之前和大家已經分享講解過了，近期小編到用戶現場了解溝通UV膠固化后表面發粘的問題后，推薦施奈仕UV光固膠，解決用戶發粘問題，今天小編和大家講解下UV膠發粘原因及解決方案。

原因一、燈功率低

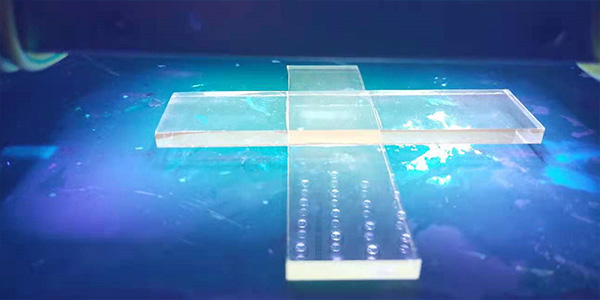

       在UV膠不同應用行業中，用于UV膠光照固化的燈一般有高壓汞燈、低壓汞燈（普通的紫外線燈）、LED燈，而容易造成UV膠固化后表面仍有發粘現象的是使用普通的紫外線燈，原因是低壓汞燈功率低，同時也是因為UV膠固化除了對波長有要求，其實對能量也有要求，所以解決方案是延長照射時間或者更換功率高的紫外線燈。

原因二、氧阻聚效應

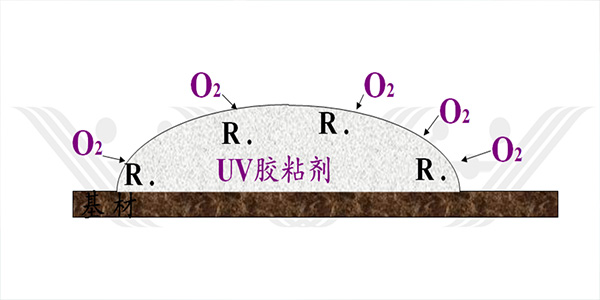

       氧阻聚效應是指空氣中的氧氣對接觸的UV膠固化過程產生的自由基聚合反應進行了阻聚，使得單體不能完全聚合，交聯形成完全狀態的固化物。由于氧氣只有UV膠表面接觸，而未與內部膠體接觸，從而出現內部膠體固化，表面膠體未固化。解決方案是增加引發劑或者更換引發劑，再或者工藝允許可以進行氮氣保護再進行光照。

原因三、工藝問題

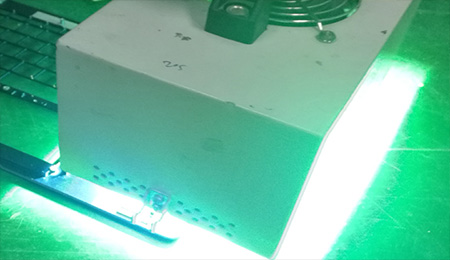

       工藝問題導致UV膠固化后表面不干現象，是小編是客戶要求現場用膠交流發現的問題，客戶使用汞燈在施膠好的玻璃上進行照射，但是汞燈無任何遮蔽，直接暴露在外界，紫外光無法集中均勻的照射在施膠面，且人工操作，整條UV燈前后高度不一，所以導致終端反饋脫膠問題?，F場拆開粘接的玻璃，膠體出現局部不固化現象，粘手。解決方案是制作平衡架子，保證高度一致，二是制作光照保護，避免光的不集中。

       UV膠光照固化過程，注意的主要事項從工藝條件上來說，有高度，施膠的厚度，UV燈波長，UV燈功率；從用膠材質來說，一般多數應用于透明透光性好的材質；從產品本身來說，那就要選擇生產技術專業及售后服務積極全面的廠家。施奈仕生產UV光固膠十多年，具有專業技術服務團隊及產品質量檢測中心，品質值得信奈。

【責任編輯】：Ren
版權所有：http://www.luaokang.com 轉載請注明出處
