聚氨酯灌封膠，又叫PU灌封膠，具有硬度低, 強度適中, 彈性好, 耐水, 防霉菌, 防震, 透明, 有優良的電絕緣性和難燃性等特點，對電器元件無腐蝕, 對鋼、鋁、銅、錫等金屬, 以及橡膠、塑料、木質等材料有較強的粘接性能。

其主要成分是多本二異氰酸酯和聚醚多元醇在催化劑(三乙烯二胺)存在的情況下交聯固化，形成高聚物，聚氨酯膠具有較好的粘結性能、絕緣性能和耐候性能，他的硬度可以通過調整二異氰酸酯和聚醚多元醇的含量來改變。

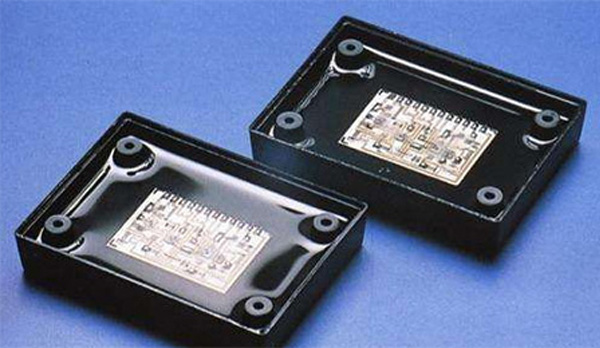

工藝解析

1、 預熱：被澆注器件請于60-80℃烘1~2小時，除去器件濕氣；

2、 混合：按比例稱量 A、B 料， 順時針（或逆時針）同方向攪拌 2~3 分鐘，盡量減少攪入空氣，注意容器底部、邊緣部也要攪拌均勻，否則會有局部不固化現象。

3、 脫泡：對于灌封表面要求光潔無氣泡，混合料應抽真空（≤-0.1Mpa）可順利脫去氣泡，采用機械計量混合灌封者，省略步驟 2、3。

4、 澆注：將混合料澆入器件中，器件結構復雜、體積大者，應分次澆注，澆注氣泡可用熱風槍等吹掃，可消除表面浮泡。

5、 固化：48~72h/ 23℃ 或 3~4h/ 60℃可固化，溫度低應酌情延長固化時間；

6、 水分、濕氣會造成固化氣泡，操作環境建議控制在 23±5℃，相對濕度<70%。

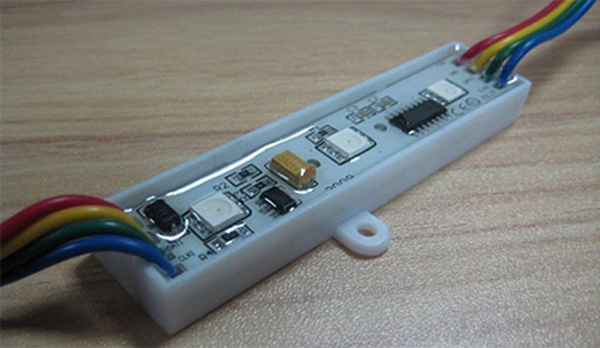

因為聚氨酯灌封膠卓越的性能，應用的領域也非常的廣泛，能應用于新能源、醫療器械、航空航天、船舶制造、軍工電子、汽車電子、儀器儀表、電工電氣等行業領域。聚氨酯灌封膠質量如何？就目前來說，使用綠色環保的原材料，對環境的污染比較低，安全又可靠。

如果您對灌封膠還有疑問，可以點擊下方【點擊咨詢用膠方案】將您遇到的問題及困惑通過留言的形式反饋給我們，施奈仕作為10年用膠方案達人，鄭重承諾，遇到用膠問題做到問必答，答必行的方針。

【責任編輯】：何華柱
版權所有：http://www.luaokang.com 轉載請注明出處
