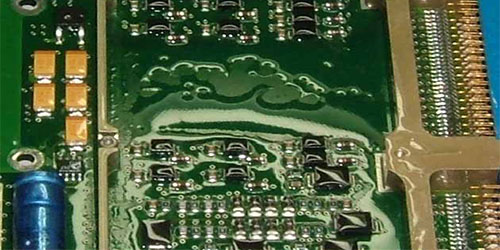

廣大用戶在使用三防漆時，若要預防三防漆縮膠現象，首先要了解縮膠是什么狀態，當在遇到縮膠現象時，才好出具對應的解決方案。PCB板三防漆縮膠就是不上膠或者噴涂后慢慢出現局部無膠、少膠形成一個個坑洼，行業稱為PCB板三防漆縮膠現象，那么是什么原因引起三防漆出現縮膠現象呢？施奈仕將三防漆在使用現場產生縮膠的原因及解決措施和大家分享一下。

原因一：PCB板表面張力引起

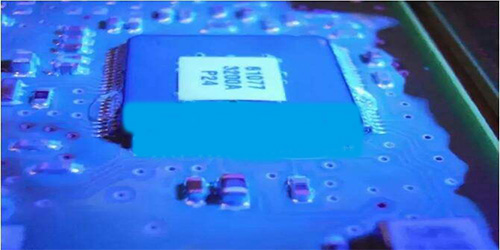

       何為PCB板表面張力或者說PCB板表面張力是如何引起三防漆縮膠呢，施奈仕也是帶著這個疑問在施膠現場進行查找原因，通過各種排除后，確定可能是PCB板的異常，直接隨機性測試PCB板不同區域的表面張力，結果發現PCB板表面上分子間作用力很不平衡，這個和PCB板表面涂層有直接關系，通過更換PCB板批次，馬上解決此問題，講專業一些就是PCB板表面作用力大小不一樣，當噴涂三防漆后，表面張力大的區域會向表面張力小的區域擴散，來平衡多余的作用力，從而也將三防漆擴散開，導致出現坑洼現象，也就是縮膠，針對表面張力不平衡的PCB板，建議直接更換。

原因二、噴槍口被堵引起

       施奈仕在施膠現檢查監督整個三防漆噴涂過程，所有條件均無異常，但PCB板過爐后，表面局部出現不上膠，仔細檢查不上膠的地方，根本就沒有膠水，后經過多次調試，均未解決，結果發現，停機狀態時，噴槍頭盡然沒有浸入到裝有稀釋劑的清洗槽中，這才找到真正原因，噴槍頭被堵了，導致出膠流量小，膠水不能完全流平在PCB板上，出現局部無膠現象，類似三防漆縮膠現象。所以設備在停機狀態，要將噴嘴完全浸入清洗槽中，也要隨時檢查清洗槽中稀釋劑的液位。

原因三、表干時間快與噴涂壓力大相互作用引起

        施奈仕陪同用戶現場選型試膠過程出現在噴涂三防漆過爐后，發現PCB板表面出現很多大小不一的凹坑，但是呢每個凹坑中均有膠水附著于PCB板上，經過分析考慮會不會是膠水表干快，導致膠水氣泡破裂后膠水不能自動流平而出現凹坑，現場更換另一表干稍慢些型號三防漆，現象明顯改善，在通過調整壓力及微調高度，此現象才得到解決，用戶現場定型號定噴涂工藝，此現象嚴格說是由氣泡及生產工藝引起的表面坑洼現象，也可以當做縮膠現象進行原因查找，所以出現類似表面坑洼較多且密集現象，請第一時間想到三防漆表干是否出現異常及工藝條件調整后未及時調回正常狀態。

原因四、PCB板表面有液體物質引起（PCB板表面潤濕現象）

       PCB板表面被不明液體污染后附著于表面，馬上噴涂三防漆后，加上用戶噴涂三防漆是常溫固化，經過一定時間，不明液體在PCB板表面未達到一個流動穩定狀態，會在PCB板表面鋪展開來，從而帶動三防漆運動，導致PCB板三防漆表面局部出現坑洼現象。按施奈仕多年服務經驗總結，一般PCB板表面會受濕氣、水汽、油污、化學溶液等污染，因為我們在用戶生產現場就發現油漬及其他化學液體，所以用戶在生產過程中，要保證PCB板的儲存環境干燥及生產現場環境干凈， 預防此類異常發生。

【責任編輯】：Ren
版權所有：http://www.luaokang.com 轉載請注明出處
